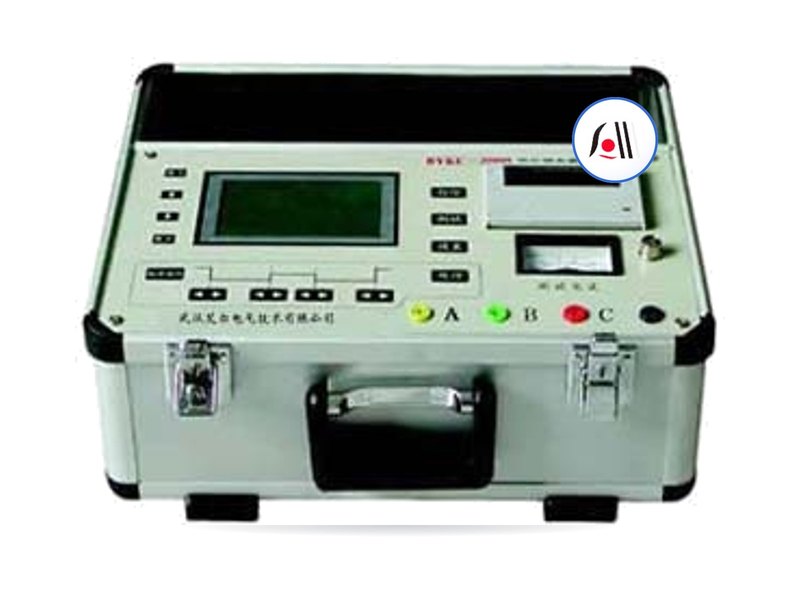

AL110变压器有载开关测试仪
变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的测量，用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。 该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题，可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。 别名：变压器有载开关测量仪、有载开关检测仪、有载开关测试，等等。
产品特点
- 光线示波器功能：可同时记录A,B,C三相过渡过程中所有过度及跳变的过程。
- 较强的综合测量能力：可实现对有载分接开关各种参数的测量。
- 较全面的测量结果分析：可分析波形中每点、每段的电阻值等。
- 打印输出：仪器配有一台面板式前换纸型打印机，可直接作为开关的测试报告存档。
- 菜单驱动，操作灵活：所有操作功能都在一个大屏幕液晶屏上提示和测量结果。
- 良好的抗干扰性能：内配有电源噪音滤波器及抗干扰电路。
| 三路独立测试电源，最大输出电流0.5A | |
| 仪器设置采样率10～20KHZ | |
| 单次波形最大存储时间6.4秒 | |
| 过渡电阻测量范围 | Y/0型变压器1-40W，Y型变压器1-20W |
| 过渡时间测量范围 | 0-250ms |
| 测量精度 | 1-5W，Δ=±10%，5-40W，Δ=±5% |
| 时间及同期性误差 | Δ≤±1% |
| 电源220V±10%功率￡200W | |
| 尺寸410×340×200mm | |
| 重量5kg。 |
执行标准：DL/T846.8-2004
根据用户具体要求，设计相应的产品配置方案。 AL110On-load tap-changer tester Implementation of standards. DL/T846.8-2004 It is a comprehensive test equipment which is used to measure and analyze electrical properties index of on-load tap-changer of power transformer and special transformer in power system and has the func
